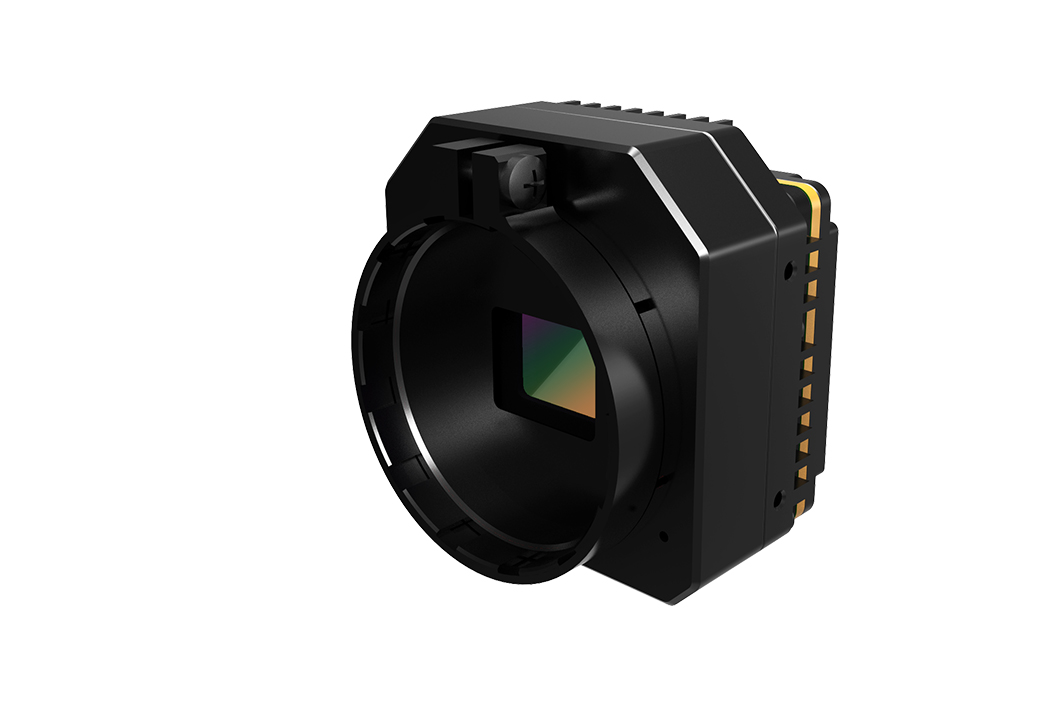

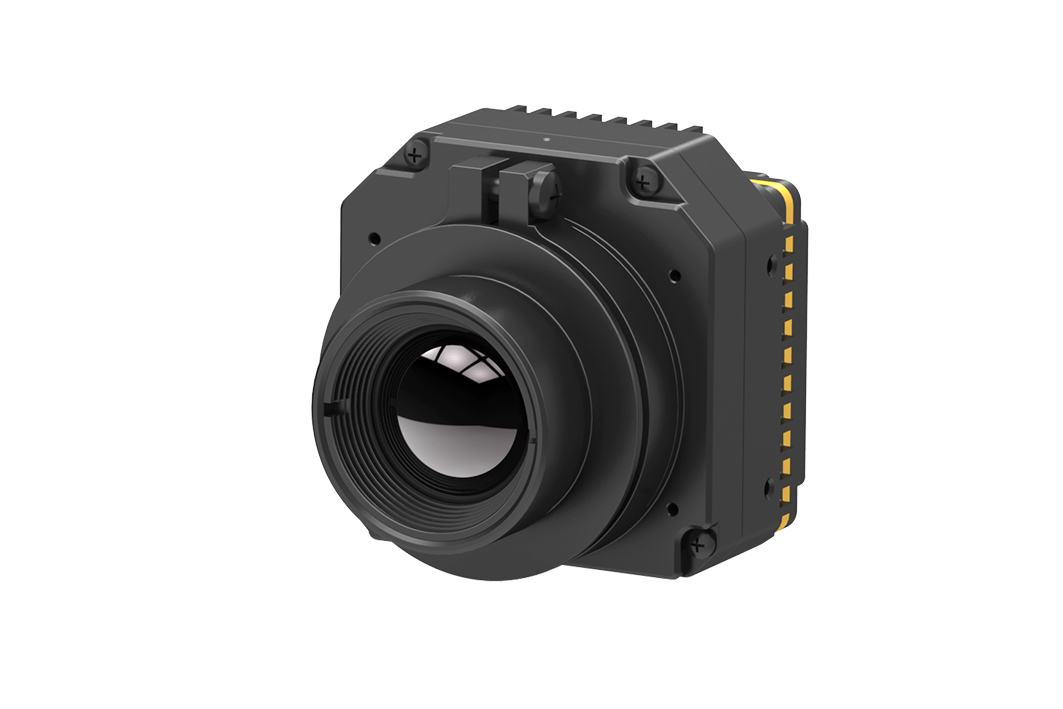

PLUG1212非制冷红外机芯

百万像素探测 成像测温出色
1280×1024/12μm非制冷红外芯片 + 专业成像读出电路 + 特有图像处理算法 = PLUG1212非制冷红外机芯。高可靠性红外探测器收集更多目标信息,专业的硬件平台和图像算法保证成像高清,测温高精,多种业界通用接口和全系光学镜头,全方位满足您的个性化夜视观测及红外测温需求。

分辨率:1280×1024

像元尺寸:12μm

响应波段:8-14μm

典型NETD:<50mK

视频介绍
  • 产品特点
  • 应用场景
  • 技术参数
  • 产品咨询
产品特点

百万像素,高清成像

• 1280×1024分辨率,视野广阔
• 12μm小像元,高空间分辨率,远距离探测

接口丰富,便于集成

• DVP/LVDS多种模式图像输出接口
• 标准光学接口,可兼容全系镜头

测温精准,可靠应用

• -20℃~150℃、0~550℃,±3℃或±3%测温精度
• 适应各种严苛环境

应用场景

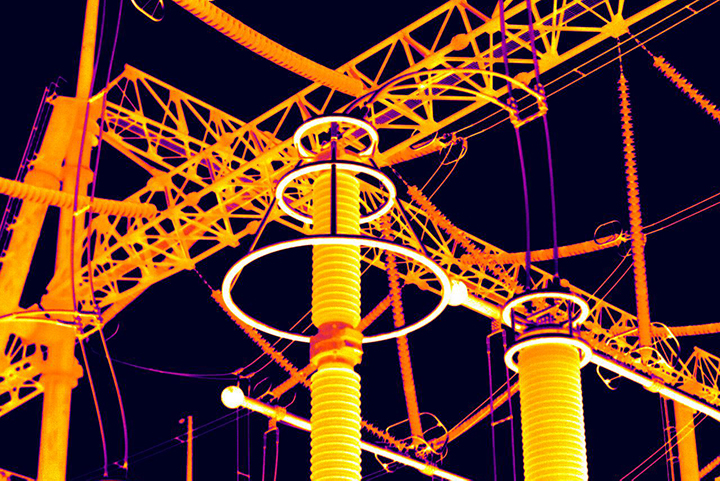

  • 电力巡检
    电力巡检

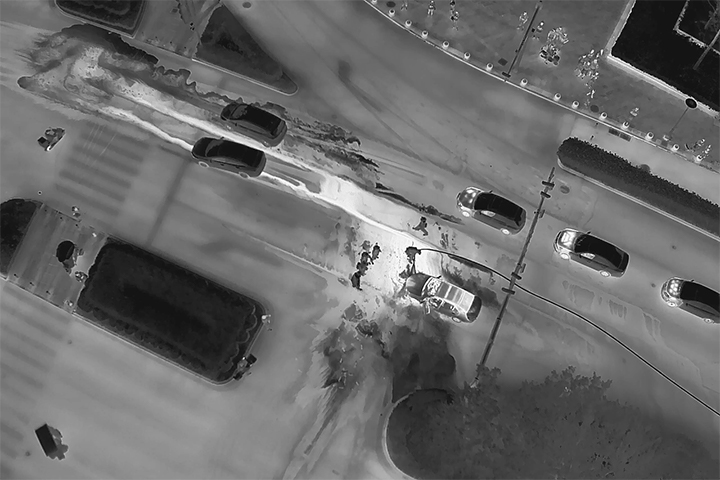

  • 无人机载荷
    无人机载荷
  • 边海防监控
    边海防监控
  • 森林防火
    森林防火
技术参数
产品型号PLUG1212高清非制冷红外机芯PLUG1212R高清非制冷红外机芯
探测器性能指标
分辨率1280×1024
像元间距12μm
响应波段8~14μm
典型NETD<50mk<>
图像处理
帧频25Hz
开机时间25秒
模拟视频/
数字视频RAW/YUV/BT1120
扩展组件USB 3.0/Cameralink/HDMI
调光线性/直方图/混合三种模式
电子变倍1~8倍无极放大,放大倍率步长为1/8
图像显示黑热 / 白热 / 伪彩色
图像方向水平/垂直/对角线翻转
图像算法非均匀性校正(NUC)     自适应动态范围压缩(AGC)     智能图像增强(IDE)
电气特性
标准对外接口50pin_HRS接口
通讯方式RS232-TTL, 115200bps
工作电压范围5V±0.3V(定焦) 12V±1V(电动变焦)5V±0.3V
典型功耗2W/5V@23±5℃(定焦)   4.2W/12V@23±5℃(电动变焦)2W/5V@23±5℃
测温功能
测温工作温度范围/-10℃~+50℃
测温范围/-20℃~150℃,0℃~550℃,支持温度范围拓展定制
测温精度/±3℃或±3%(取大值)
区域测温/支持区域测温,输出区域最大值,最小值及平均值
SDK/Windows/Linux/ARM版本,实现视频流解析及灰度到温度转换
物理特性
裸机芯尺寸(mm)56×56×44
裸机芯重量220g±5g
环境适应性
工作温度-40°C ~ +70°C
存储温度-45°C ~ +85°C
湿度5%~95%,无冷凝
振动随机振动5.35grms,3轴向
冲击半正弦波,40g/11ms,3轴6向
光学镜头

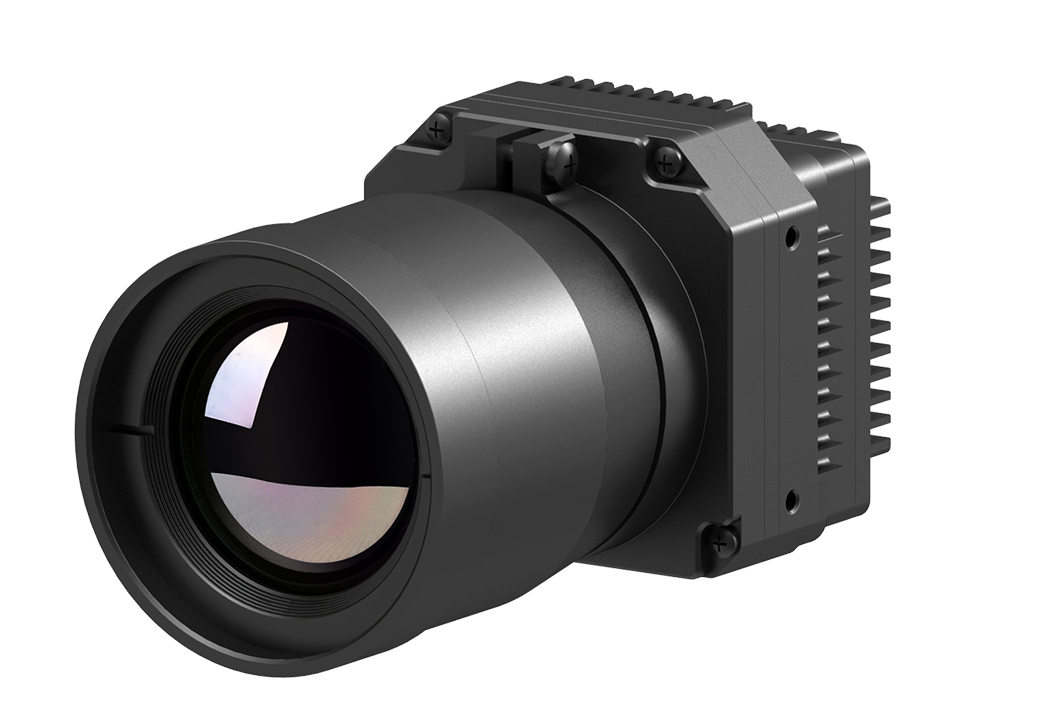

可选配镜头定焦无热化:14mm/19mm/25mm 电动变焦:30-90mm,30-180mm定焦无热化:14mm/25mm
