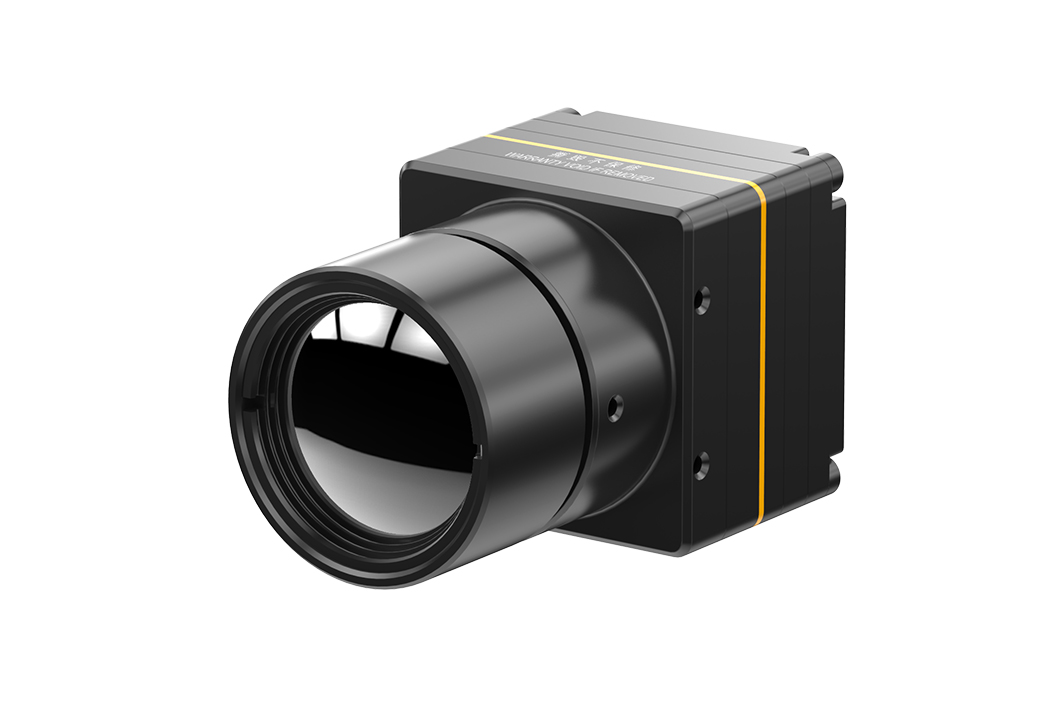

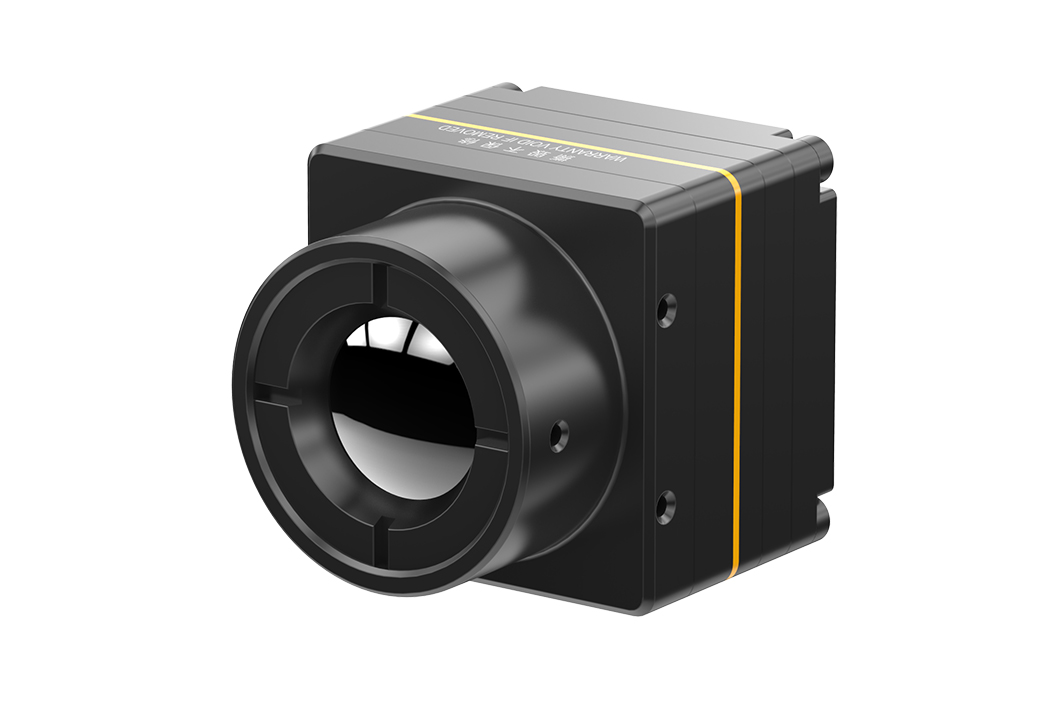

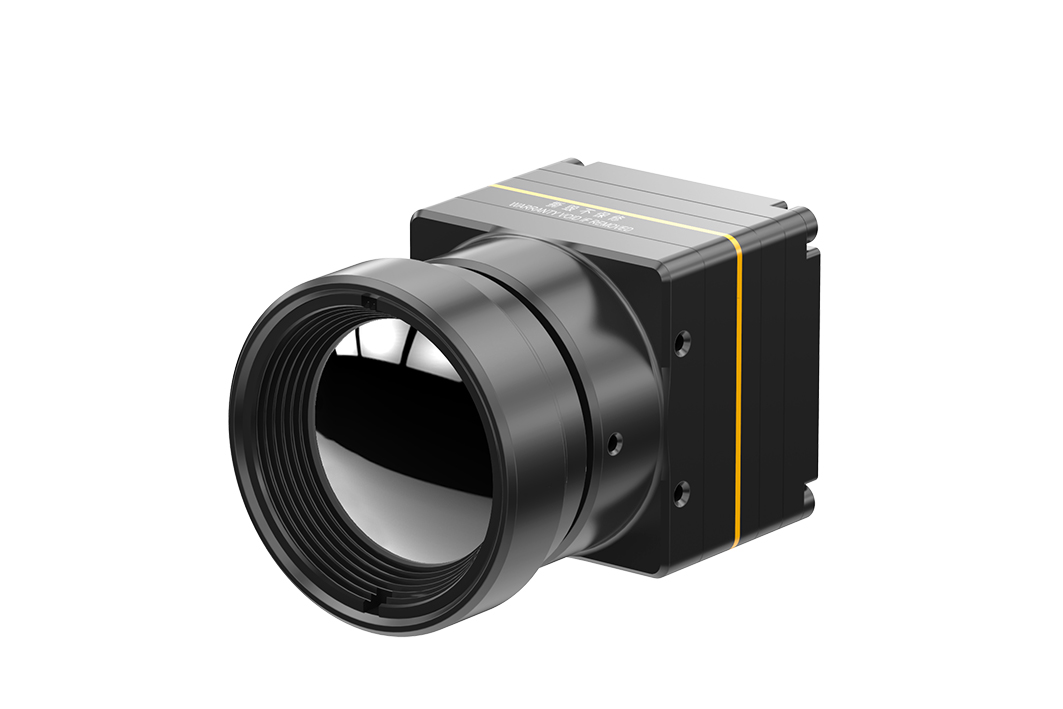

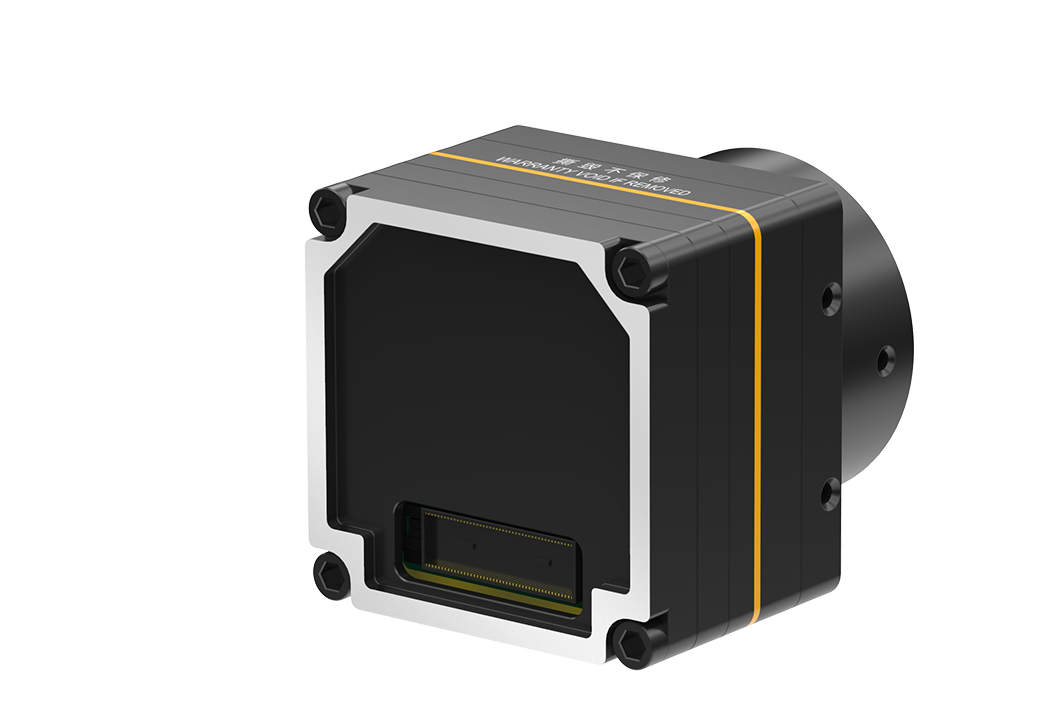

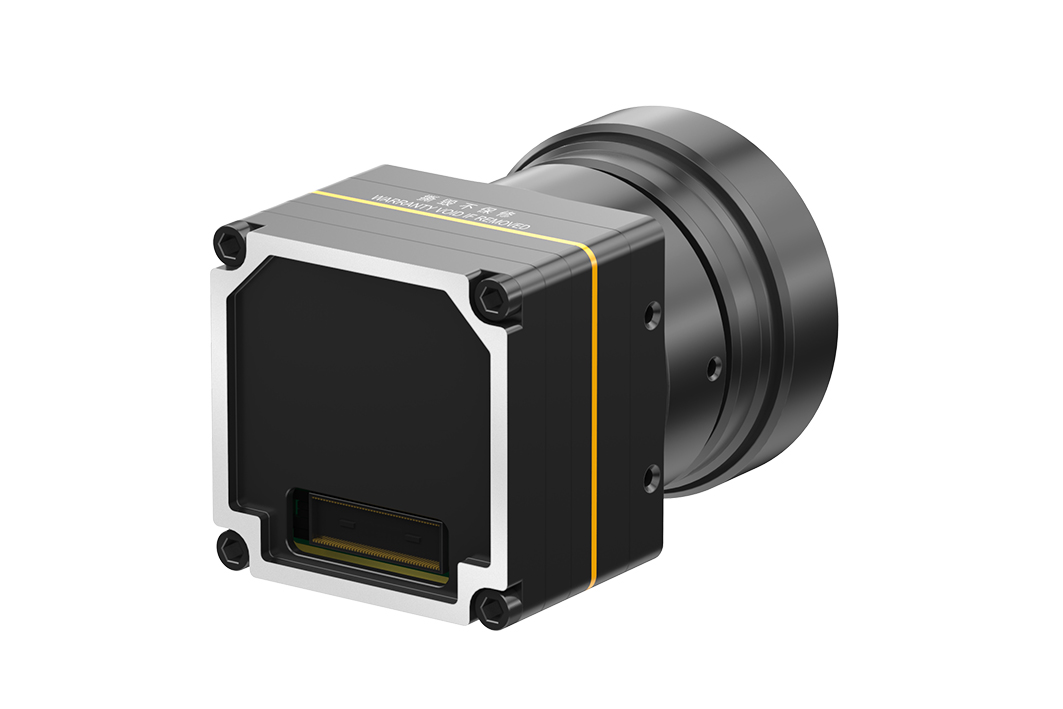

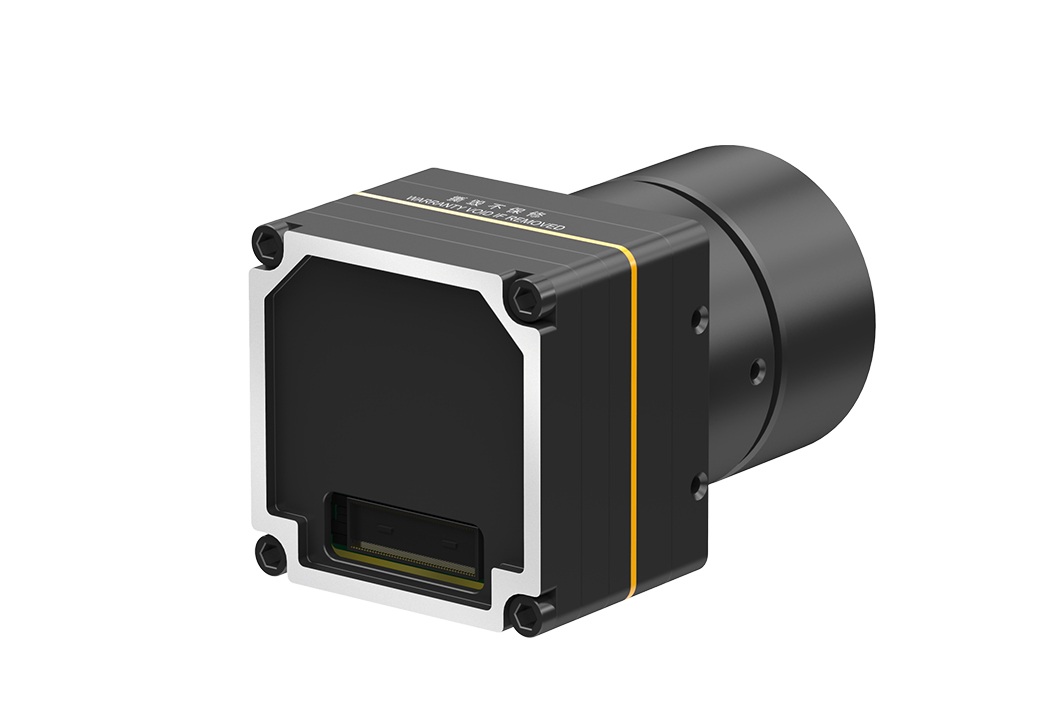

COIN417G²非制冷红外机芯

晶圆级红外机芯升级新方案
COIN417G²红外热成像机芯,基于高芯科技新一代晶圆级红外探测器,先进的无TEC技术,全新升级的电路方案,配备业内先进的图像处理算法,成像更快速,画质更清晰,功耗再降低。COIN417G²红外热成像机芯可提供各种业界标准接口,更有利于用户进行二次开发和快速集成。

分辨率:384×288

像元尺寸:17μm

响应波段:8-14μm

典型NETD:≤40mK

视频介绍
  • 产品特点
  • 应用场景
  • 技术参数
  • 产品咨询
产品特点

快速成像,功耗更低

• 启动时间5s
• 功耗低至0.75W

图像清晰,测温给力

• NUC/3DNR/DNS/DRC/EE等新一代图像算法
• -20℃~150℃、0~550℃,支持测温范围扩展定制

多种接口,快速集成

• USB2.0/DVP/LVDS多种模式图像输出接口
• RAW/YUV图像数据输出,串口控制

应用场景

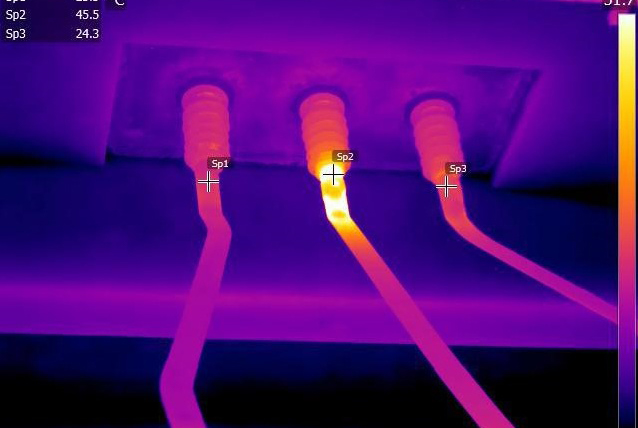

  • 工业测温
    工业测温

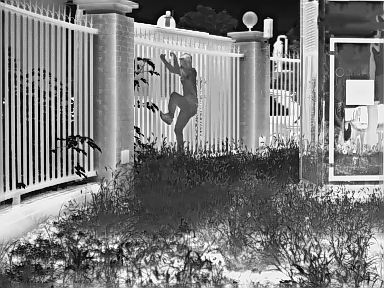

  • 安防监控
    安防监控

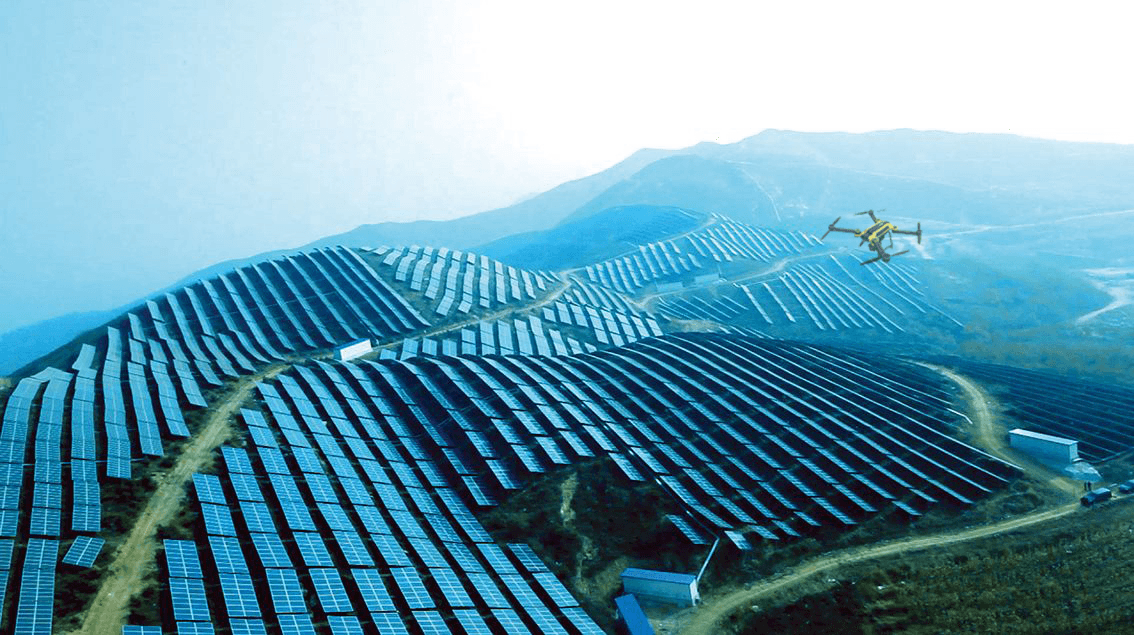

  • 无人机载荷
    无人机载荷

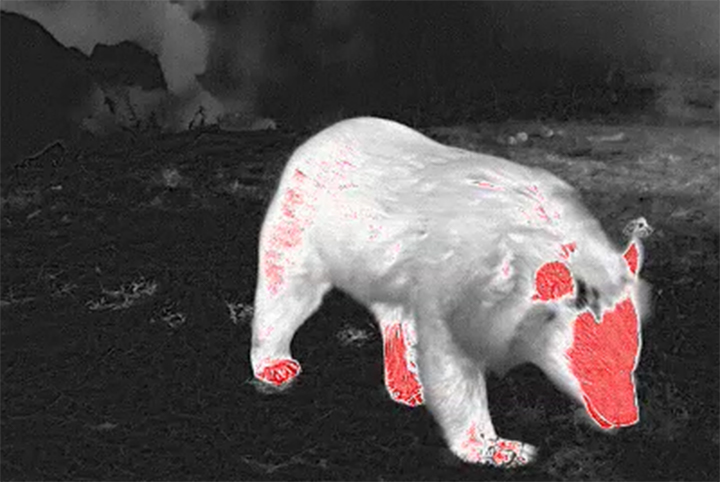

  • 夜视观测
    夜视观测
技术参数
产品型号COIN417G²/R非制冷红外标准机芯
探测器性能指标
敏感材料氧化钒
分辨率384×288
像元间距17μm
响应波段8μm ~14μm
典型NETD≤40mK
图像处理
数字帧频50Hz/30Hz/25Hz
开机时间5s
模拟视频PAL/NTSC
数字视频YUV/BT.656/LVDS/USB2.0
图像算法非均匀性校正(NUC)  3D图像降噪(3DNR)  2D降噪(DNS)  宽动态范围压缩(DRC)  边缘增强(EE)
图像显示黑热/白热/伪彩色
PC软件
ICC软件机芯控制及视频显示
电气特性
标准对外接口50Pin_HRS接口:DF40C-50DP-0.4V(51),(HRS,Male)
USB扩展板Type-C
通信接口TTL-232/USB2.0
数字视频接口CMOS8/CMOS16/LVDS/USB2.0
供电范围4~5.5V
典型功耗0.75W
测温功能
测温工作温度范围-10℃~+50℃
测温范围-20℃~150℃,0℃~550℃,支持温度范围拓展定制
测温精度±3℃或±3%(取大值)
区域测温支持区域测温,输出区域最大值,最小值及平均值
SDKWindows/Linux/ARM版本,实现视频流解析及灰度到温度转换
物理属性
尺寸(mm)25.4×25.4×16(裸机芯)
重量12.8g(裸机芯)
环境适应性
工作温度-40℃~+70℃
存储温度-45℃~+85℃
湿度5%~95%,无冷凝
振动5.35grms,3轴向
冲击半正弦波,40g/11ms,3轴6向
认证ROHS2.0/REACH
光学镜头
镜头定焦无热化:4.9mm/9.1mm/13mm/19mm/25mm
防护头片镜IP67
