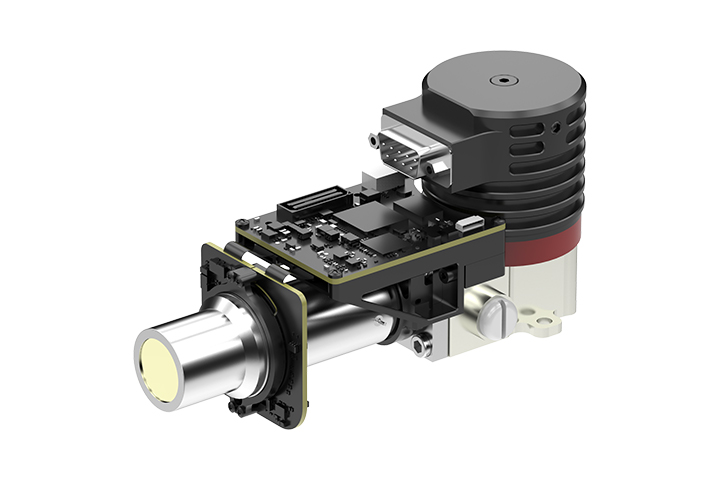

EYAS615L长波制冷红外AD模组

制冷红外探测器开发加速器
EYAS系列制冷红外AD模组提供驱动制冷红外探测器正常工作的电源以及控制时序,并将制冷红外探测器的模拟输出信号转换为数字视频流输出。EYAS615L制冷红外AD模组集成了640x512/15μm LWIR制冷红外探测器和RS058制冷机。OEM客户可以方便地对红外探测器进行快速验收测试,实现快速二次开发,缩短基于制冷红外探测器的红外机芯和红外热像仪整机产品的开发周期。

分辨率:640×512

像元尺寸:15μm

响应波段:7.7μm±0.2μm ~ 9.4μm±0.3μm

典型NETD:≤25mK

  • 产品特点
  • 应用场景
  • 技术参数
  • 产品咨询
产品特点

采用高性能制冷红外探测器

• 640x512/15μm LWIR制冷红外探测器
• 典型NETD≤25mK

开发简单,易于集成

• Cameralink接口输出16位raw数据,串口控制
• 集成式结构,尺寸与探测器一致

可捕捉高速运动目标

• 输出帧频1~160Hz可调

应用场景
  • 远距离监控系统
    远距离监控系统
  • 搜索跟踪系统
    搜索跟踪系统
  • 手持侦察系统
    手持侦察系统
  • 飞机视觉增强系统
    飞机视觉增强系统
技术参数
产品型号EYAS615L长波制冷红外AD模组
性能指标
分辨率640×512
像元间距15μm
制冷机RS058
响应波段7.7μm±0.2μm~9.4μm±0.3μm
制冷时间(25℃)≤5.5min
典型NETD≤25mK
工作模式
帧频1~160Hz可调
工作模式快照模式;ITR积分模式与Interlace Binning积分模式;开窗功能;抗光晕功能
电气特性
标准对外接口QSH 60芯
数字视频Cameralink:输出16bit探测器原始数据
外同步CC1:INT/帧外同步;CC2:MC外同步
通信Cameralink 串口:TFG+/-,TC+/-;9600bps
电源1路成像板供电5V,1路制冷机供电24V
功耗9W(稳定功耗)
尺寸(mm)148×58.5×71
重量≤680g
工作温度-40°C ~ +60°C
振动量级振动:国军标车载高速运输量级;冲击:半正弦波, 40g 11 ms, 3轴6向各3次
